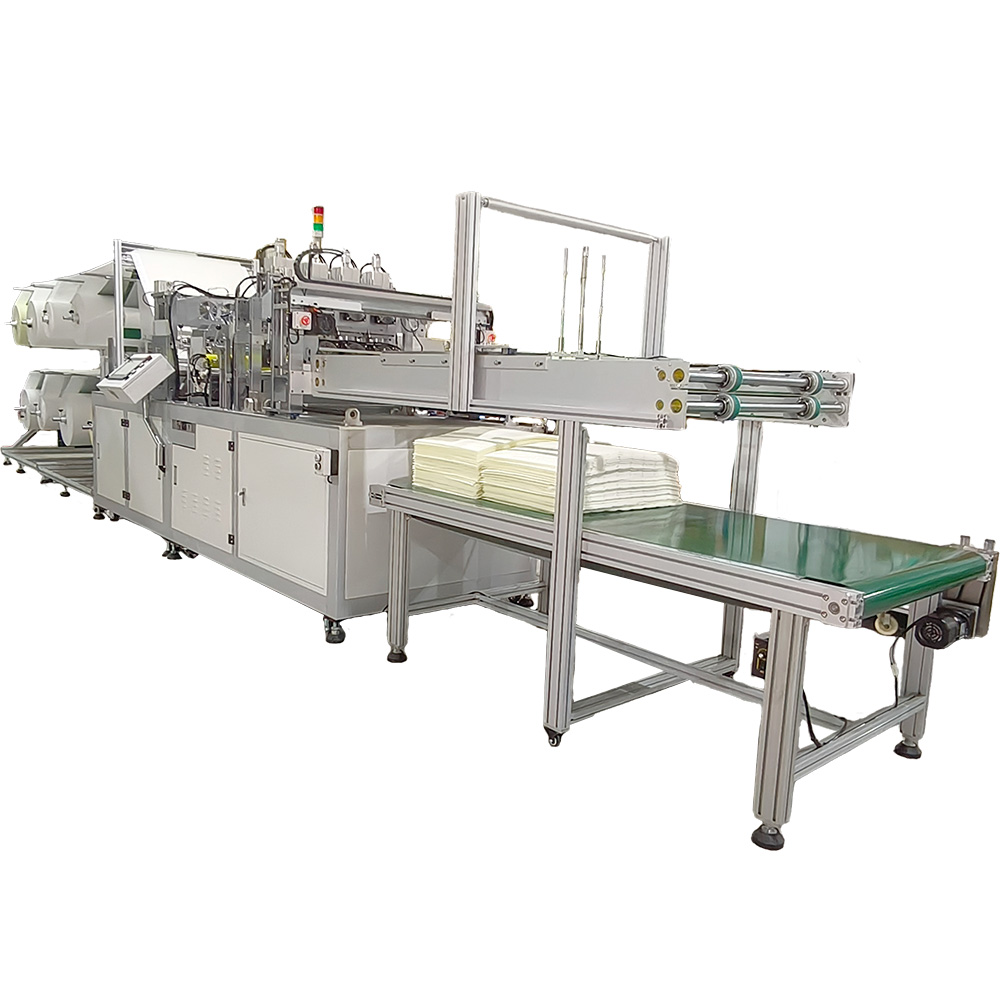

Máquina para fabricar filtros de bolsillo Máquina para fabricar bolsas de filtro de aire TC-7020
El Máquina para fabricar filtros de bolsillo de eficiencia media TC-7020 Es un sistema avanzado de fabricación automatizada diseñado para producir bolsas filtrantes de aire de eficiencia media G4–F5–F9. Mediante tecnología de soldadura ultrasónica, la máquina gestiona todo el proceso —desde la alimentación de la materia prima, el corte longitudinal, la apertura, la soldadura, el corte, el conteo, el apilado, el reciclaje de residuos y el ajuste de tamaño— con mínima intervención humana.
Pedido (MOQ) :
1Pago :
FOBOrigen del producto :
Bengbu Anhui ChinaPuerto de embarque :
Shanghai / Qingdao /Nanjing / YiwuPlazo de entrega :
15-30 DaysLa TC-7020 ofrece un sistema multifuncional de modo dual: corte y rebobinado, con opciones para producción de una o dos salidas. Admite tanto bolsas de filtro rectangulares de ángulo recto como bolsas de filtro trapezoidales con ángulos ajustables, conmutables mediante un botón, sin pérdida de material.
El modelo estándar produce bolsas filtrantes de hasta 750 mm de ancho y 1800 mm de profundidad, satisfaciendo así la mayoría de los requisitos habituales sin necesidad de reemplazar el molde. Para dimensiones mayores, se puede personalizar. Gracias a la precisa soldadura ultrasónica, las bolsas terminadas presentan cortes limpios, nítidos y visualmente atractivos.
El modo de corte alcanza una velocidad de 25 a 30 piezas/min, mientras que el modo de rebobinado alcanza una velocidad de 20 a 25 m/min, dependiendo del material y el tamaño de la bolsa. Su automatización, estabilidad y capacidad de producción la hacen indispensable en la industria de la purificación de aire.
Características principales
Línea de producción totalmente automatizada que requiere solo un operador
Admite modo de corte y modo de rebobinado.
Opciones de salida única y salida doble (la salida doble duplica la eficiencia)
Capaz de fabricar bolsas filtrantes rectangulares y trapezoidales en ángulo recto.
Cambio de modo con un solo clic sin desperdicio de material
Soldadura compuesta ultrasónica de alta velocidad para un rendimiento estable
Operación con pantalla táctil con 100 recetas de memoria
Diagnóstico de fallas, alarmas, recordatorios y controles intuitivos.
Alta eficiencia:
Corte: 25–30 piezas/min
Rebobinado: 20–25 m/min
Produce bolsas de alta calidad con cortes limpios y soldaduras fuertes.
Diseñado para producción en masa y personal reducido.
Una de las máquinas de mayor rendimiento en su categoría.
Ventajas
Eficiencia excepcional: el modo de salida dual duplica la producción y reduce la frecuencia de soldadura ultrasónica, lo que extiende la vida útil de la máquina ultrasónica.
Producción flexible: admite productos en rollo y en láminas en una sola máquina.
Control preciso: Múltiples sistemas servo garantizan precisión en el corte, la soldadura, el recorte de bordes y el corte.
Construcción duradera: marco de aluminio reforzado con paneles estructurales gruesos.
Personalizable: admite la personalización de bolsos de gran tamaño más allá de las dimensiones estándar.
Automatización superior: el sistema de control PLC + HMI integrado mejora la productividad y reduce las tasas de error.
Sistema ultrasónico avanzado: 14 unidades ultrasónicas de alta potencia garantizan una unión fuerte y una larga estabilidad operativa.
Fabricación esencial para la purificación del aire moderna: ideal para la producción de bolsas de filtro integradas a gran escala.
Especificaciones técnicas
| Categoría | Detalles |
|---|---|
| Modos de funcionamiento | Modo de corte, modo de rebobinado |
| Tamaño máximo de la bolsa | Ancho: 750 mm; Largo: 3600 mm (salida única) / 1800 mm (salida doble) |
| Capacidad de producción | Rebobinado ≤22 m/min; Hoja ≤30 piezas/min (según tamaño y material) |
| Tecnología de soldadura | Soldadura ultrasónica |
| Potencia ultrasónica | 20 kHz 1500 W × 10 juegos; 20 kHz 2600 W × 4 juegos |
| Voltaje | 380 V, trifásica |
| Consumo de energía | 11–12,5 kW |
| Presión del aire | 0,5–0,8 MPa |
| Servomotores | 4 juegos (incluidos 2 servomotores de valor absoluto) |
| Desbobinado de bastidores | 9 bastidores de material de aluminio reforzado |
| Sistema de rebobinado | 1 rebobinador, eje neumático de 3 pulgadas, Ø máx. 1000 mm |
| Sistema de control | PLC Mitsubishi FX5U + HMI Xinjie de 10 pulgadas |
| Rodillos de tracción | 3 juegos (eje de acero + revestimiento de goma) |
| Método de corte | Cuchillo volador tipo pórtico |
| Marco principal | Aluminio reforzado + paneles de 12 mm |
| Longitud del transportador | 2m con ajuste eléctrico de ancho |
| Componentes principales | Servomotor Delta, inversores Delta, codificador HONTKO, cilindros/rieles/solenoides AirTac, botones Siemens |
Aplicaciones
Fabricación de filtros de bolsillo de eficiencia media para sistemas HVAC
Producción de filtros para salas blancas
Fabricación de bolsas de filtro para purificadores de aire
Sistemas de recolección de polvo industrial
Procesamiento de filtración mediante soplado en fusión y no tejido
Conversión de material de filtración a escala de fábrica
Producción de bolsas de filtro OEM/ODM
Fabricantes de equipos de purificación de aire a gran escala
Nuestro embalaje
¿Por qué elegirnos?
Más de 20 años de experiencia en equipos automatizados de procesamiento profundo de no tejidos
Innovación continua con soluciones técnicas mejoradas
Fuerte base global de clientes en equipos de filtración de aire y ambientales.
Personalización profesional para tamaños de bolsas especiales o demandas de producción.
Alta confiabilidad, baja tasa de fallas y eficiencia líder en la industria.
Le invitamos a visitar la fábrica: vea máquinas reales en funcionamiento
Fabricación orientada a la calidad que refleja la reputación de larga data de TongChen
