Máquina de plisado de cuchillas totalmente automática de alta precisión para papel de filtro PP/PET/PTFE/medios compuestos.
Máquina automática para plisar papel de filtro con cuchilla | Altura de pliegue ajustable de 20 a 120 mm / de 20 a 300 mm para la producción en fábrica de medios filtrantes
Máquina de plisado automático de alta precisión para papel de filtro, fibra de vidrio y medios compuestos de PTFE. Dos opciones de altura de pliegue: estándar de 20 a 120 mm y pliegue profundo de 20 a 300 mm. Control PLC servo, producción continua sin supervisión para la industria automotriz y fábricas de filtros HEPA. Formación de pliegues estable, baja tasa de fallos, certificación CE.
Pedido (MOQ) :
1setPago :
T/TOrigen del producto :
Anhui ChinaPuerto de embarque :
ShanghaiPlazo de entrega :
28 work daysPeso :
980kg
CATEGORÍAS DE PRODUCTOS

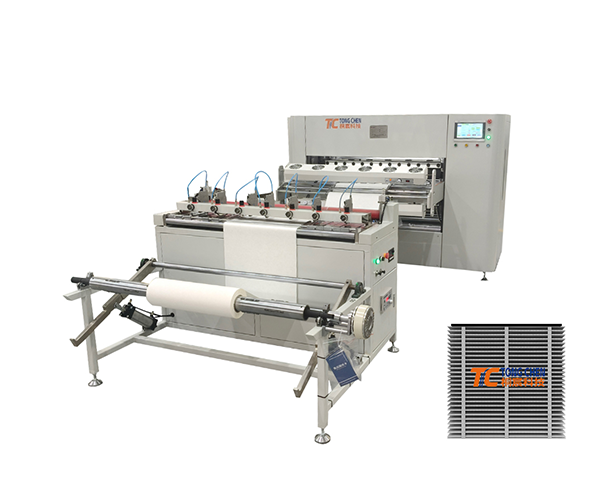

Nuestra máquina plisadora de cuchillas totalmente automática es un equipo de plegado industrial especialmente diseñado para todo tipo de papel de filtro y medios de filtración compuestos. Gracias a su tecnología de formación de cuchillas recíprocas superior e inferior y a su sistema de control inteligente PLC totalmente servoaccionado, esta plisadora produce pliegues de filtro uniformes, sin arrugas y dimensionalmente estables, sin necesidad de intervención manual.
Suministramos dos especificaciones de altura estándar para cubrir las diferentes necesidades de fabricación de filtros:

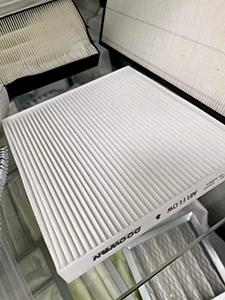

Modelo estándar: Rango de altura de pliegue ajustable de 20 mm a 120 mm, ideal para filtros de aire, filtros de combustible, filtros hidráulicos y filtros de ventilación de eficiencia media convencionales para automóviles.
Modelo personalizado de pliegue profundo: Rango de altura de pliegue ajustable de 20 mm a 300 mm, diseñado para grandes filtros de polvo industriales, filtros de maquinaria pesada y elementos filtrantes HEPA/de carbón activado de alta capacidad.
Todos los parámetros de profundidad de los pliegues se pueden ajustar digitalmente mediante una pantalla táctil de 10 pulgadas en cuestión de segundos, sin necesidad de desmontaje mecánico, lo que reduce considerablemente el tiempo de cambio de modelo para las fábricas de filtros.
Equipada con desenrollado automático de papel en bruto mediante eje de expansión neumática, corrección de tensión constante, precalentamiento a temperatura constante, formación de pliegues con cuchilla, conteo automático y apilamiento de pliegues terminados. Un solo operario puede gestionar de 2 a 3 líneas de producción simultáneamente, reduciendo los costes laborales en más de un 60 % en comparación con las plegadoras semiautomáticas.
Dos versiones con núcleo de altura ajustable: de 20 a 120 mm para lotes de filtros estándar; y una versión con pliegues profundos de 20 a 300 mm para cartuchos de filtro de gran volumen y alta carga de polvo. El espaciado de los pliegues, la velocidad de plegado y la temperatura de calentamiento son programables mediante un panel táctil HMI, compatible con el moldeo de pliegues tipo M, tipo W y de onda continua.
Las cuchillas plegables de aleación dura y resistentes al desgaste, con revestimiento antiarañazos, evitan el desgarro de los filtros finos de fibra de vidrio, PTFE y microfibra. El movimiento alternativo de las cuchillas, accionado por servomotor, garantiza una tolerancia de altura de pliegue de ±0,15 mm, una caída de resistencia superficial uniforme y un rendimiento de filtración estable para los elementos filtrantes terminados.
Esta máquina de plisado de cuchillas procesa la mayoría de las materias primas de filtro más utilizadas en las fábricas de filtros:
Papel de filtro de pulpa de madera para filtros de aire/aceite/combustible de automóviles.
Medio filtrante de fibra de vidrio para filtros HEPA y de alta eficiencia para sistemas de climatización (HVAC).
Papel de filtro compuesto de carbón activado
Tejido no tejido compuesto de membrana microporosa de PTFE
Medios filtrantes compuestos multicapa
Estructura soldada de acero al carbono de alta resistencia con recubrimiento anticorrosión; cubierta de protección de seguridad completa, botón de parada de emergencia y cortina fotoeléctrica de seguridad que cumplen con las normas de seguridad CE de la UE. Bajo nivel de ruido y funcionamiento estable durante 24 horas de producción continua en fábrica sin necesidad de mantenimiento frecuente.
Todo el proceso automático de plisado se ejecuta de forma secuencial sin intervención manual:
Carga de materia prima: Instale el rollo de papel de filtro en el eje de desenrollado por expansión de aire; el control automático de tensión evita la desviación del papel.
Moldeado por precalentamiento: La sección de calentamiento a temperatura constante ablanda el papel de filtro rígido para eliminar el rebote de los pliegues después del plegado.
Configuración de parámetros digitales: Introduzca la altura de pliegue deseada (20–120 mm / 20–300 mm), la cantidad de pliegues y la velocidad de producción en la pantalla táctil.
Plisado alternativo con cuchillas: Las cuchillas de plegado superior e inferior se alternan para formar pliegues de filtro continuos y uniformes.
Enfriamiento y moldeado: La cinta transportadora de enfriamiento fija la forma del pliegue para evitar la deformación por rebote.

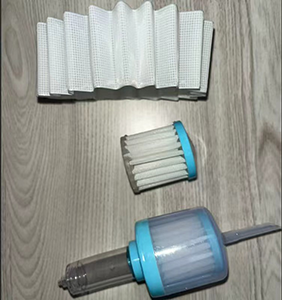

Conteo y apilamiento automáticos: Los materiales filtrantes plisados terminados se cuentan y se apilan ordenadamente para su posterior pegado, corte y ensamblaje del filtro.
En los talleres de fabricación de filtros de todo el mundo, esta máquina plisadora de cuchillas totalmente automática constituye el equipo principal de las líneas de producción de filtros. Las pequeñas y medianas fábricas de filtros para automóviles eligen el modelo estándar de 20 a 120 mm para la producción en masa de filtros de aire y combustible para turismos y camiones. Los grandes fabricantes de sistemas de tratamiento de polvo industrial, maquinaria de construcción y purificación de aire adoptan la versión de pliegue profundo de 20 a 300 mm para producir cartuchos de filtro de gran tamaño y alto caudal.
Escenas de operación en el taller: Los rollos de papel de filtro sin procesar se alimentan continuamente a la máquina; la unidad de cuchilla servoaccionada pliega rápidamente pliegues profundos y uniformes; los pliegues apilados terminados se transfieren directamente a las máquinas de encolado por fusión en caliente, las máquinas formadoras de marcos internos y los equipos de corte para completar el ensamblaje del elemento filtrante. Las fábricas que utilizan esta máquina de plisado logran una producción diaria de 3 a 5 veces mayor que con las máquinas de plegado manual tradicionales o las plisadoras de rodillos semiautomáticas, con una reducción considerable en la tasa de filtros defectuosos.
| Artículo | Modelo estándar (altura del pliegue: 20–120 mm) | Modelo personalizado con pliegues profundos (altura de pliegue de 20 a 300 mm) |
|---|---|---|
| Altura de pliegue ajustable | 20 mm ~ 120 mm (ajuste digital mediante pantalla táctil) | 20 mm ~ 300 mm (conjunto de cuchilla de carrera extendida) |
| Ancho máximo de trabajo del papel | 700 mm / 1300 mm / 1500 mm (personalizable) | 700 mm / 1300 mm / 1600 mm (ancho personalizado) |
| Velocidad de plisado | 0–220 pliegues por minuto (control de frecuencia variable) | 0–150 pliegues por minuto (modo estable de baja velocidad para pliegues profundos) |
| Sistema de control | PLC + pantalla táctil HMI de 10 pulgadas, accionamiento totalmente servomotor. | PLC + pantalla táctil industrial, sistema servo de carga pesada |
| Sistema de calefacción | Control de temperatura constante mediante PID (temperatura ambiente – 200℃) | Módulo de calentamiento de alta potencia para medios de pliegues profundos y gruesos |
| Fuente de alimentación | Alimentación trifásica industrial de 380 V / 50 Hz | Fuente de alimentación de carga pesada de 380 V / 50 Hz |
| Presión de aire de trabajo | 0,5–0,7 MPa | 0,6–0,7 MPa |
| Materiales de apoyo | Papel de filtro de pulpa de madera, fibra de vidrio fina, medios compuestos de carbono | Papel de filtro para polvo grueso, compuesto multicapa y de alta densidad |
