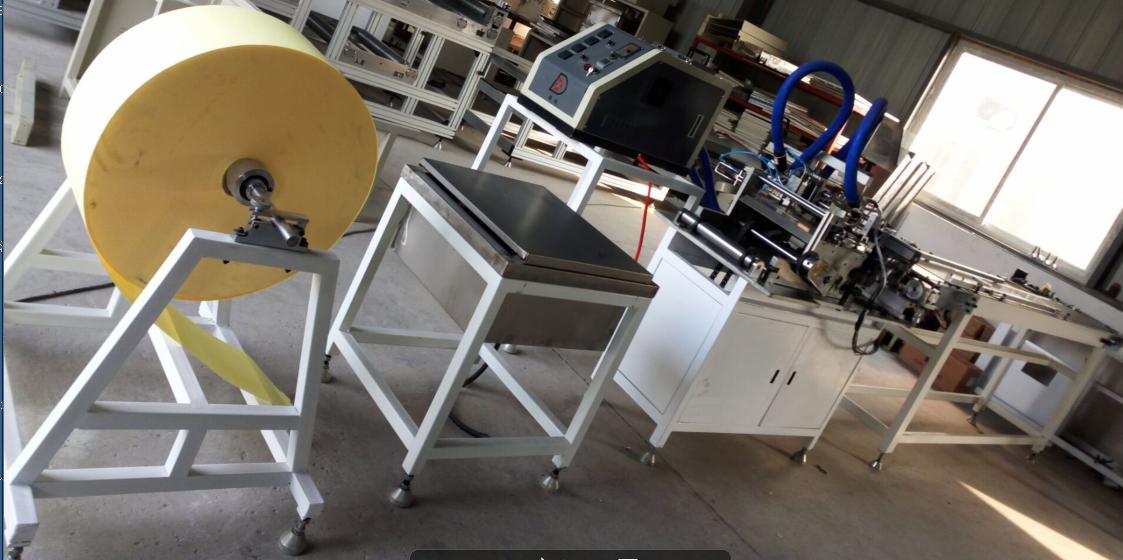

Línea de producción de plisado de papel con servomotor para paneles TCPG-350
The TCPG-350 Panel Servo Paper Pleating Production Line is a full-automatic, high-speed folding and gluing system designed for producing panel-type air filter media. Equipped with servo motors, advanced spray humidification, high-precision hot melt gluing, and PLC touchscreen control, the production line delivers exceptional folding consistency, stable glue application, and high output efficiency.
It is one of the most advanced pleating lines in China, suitable for automotive filters, HVAC filters, industrial filtration, and various panel-type filter manufacturing.
Pedido (MOQ) :
1Pago :
FOBOrigen del producto :
Bengbu Anhui ChinaPuerto de embarque :
Shanghai / Qingdao /Nanjing / YiwuPlazo de entrega :
15-30 DaysLa línea de producción de plisado de papel con servomotor TCPG-350 integra alimentación automática, humidificación, impresión, encolado servo, plegado, formado y transporte con cinta transportadora. Incorpora un avanzado sistema de pulverización que reemplaza el calentamiento por vapor tradicional, garantizando una humedad estable y una excelente formación de pliegues.
El sistema de pistola de pegamento de doble servo es compatible con múltiples métodos de encolado, como ángulo recto, oblicuo y oblicuo de doble cara. Gracias a un sistema PLC táctil, el equipo ofrece un manejo sencillo, una altura de plegado precisa, un espaciado uniforme entre las corrugaciones y una producción a alta velocidad de 5 a 50 m/min.
Esta línea de producción ofrece un rendimiento excepcional para la producción en masa de papel de filtro tipo panel con una calidad de plisado superior.
Características principales
Utiliza el sistema de pulverización más avanzado que reemplaza el calentamiento a vapor tradicional.
Altura de plegado del papel: 20–60 mm (requiere reemplazo del rodillo)
Estándar de planitud de corrugación: altura de pliegue excepcionalmente suave
Espaciado de corrugación: espaciado uniforme y consistente con tecnología de mecanizado de rodillos importada
Dos pistolas de pegamento equipadas con servomotores duales
Control PLC/pantalla táctil compatible con encolado en ángulo recto, oblicuo y de doble cara
Sistema de ajuste del riel guía para una fácil operación
Tiempo de precalentamiento de 30 minutos con temporizador
Sistema de control de pantalla táctil completo, uno de los equipos más avanzados de China.
Ventajas
Servocontrol de alta precisión para plegado y encolado
Formación de pliegues estable y uniforme
Altura y ancho de plegado ajustables para diversas especificaciones de filtro.
Alta velocidad de producción hasta 50 m/min
Aplicación uniforme de pegamento termofusible con máquina encoladora de 10 l
Interfaz de pantalla táctil fácil de usar
Servomotores digitales confiables (Delta, Taiwán)
Diseñado para la fabricación de filtros de panel a gran escala
Especificaciones técnicas
Artículo | Especificación |
Altura de plegado del papel | 20–60 milímetros |
Ancho máximo del papel de filtro | 90–320 milímetros |
Velocidad de producción | 5–50 m/min |
Velocidad de la cinta transportadora | 0–8 m/min |
Capacidad de la máquina de pegamento termofusible | 10 litros |
Dimensiones de la máquina (L×An×Al) | 6200 mm × 16000 mm × 1400 mm |
Consumo total de energía | 9 kW |
Suministro de aire comprimido | 1 m³/min |
Potencia del motor principal | 1,1 kW |
Potencia del motor del transportador | 0,55 kW |
Potencia del servomotor de inyección de pegamento | 2×400 kW |
Potencia de la máquina de pegamento | 6,4 kW |
Peso de la máquina | 600 kilos |
Presión de aire de funcionamiento | 0,6 MPa |
Voltaje de la fuente de alimentación | 380 V / 50 Hz |
Parámetros de rendimiento
Especificaciones del equipo: Ancho máximo de plegado 320 mm
Utiliza el sistema de pulverización más avanzado que reemplaza el calentamiento a vapor tradicional.
Altura de plegado: 20–60 mm (se requiere reemplazo de rodillo)
Planitud del pliegue: excepcionalmente suave
Espaciado de corrugación: uniforme, fabricado mediante proceso de rodillos importados
Velocidad de producción: 5 m–50 m/min
Máquina de pegamento termofusible Capacidad: 10L
Rendimiento de la pistola de pegamento: motores servo dobles, control PLC/pantalla táctil, pegado en ángulo recto/oblicuo/de doble cara
Sistema de rodillos de pliegues fruncidos: ajuste del carril guía
Tiempo de precalentamiento: 30 minutos con temporizador
Operación de pantalla táctil completa
Una de las máquinas plisadoras más avanzadas de China.
Lista de configuración
Configuración del motor: Servomotores totalmente digitales (Marca: Delta, Taiwán); motores trifásicos (Marca: Huanxin, Taiwán).
Configuración de pantalla táctil: Pantalla táctil de 7 pulgadas, Marca: Taiwán Weintek.
Controlador programable PLC: Unidad de control de cuatro ejes, Marca: Taiwán Delta.
Inversor de frecuencia: Marca nacional Kerun.
Componentes eléctricos: interruptores de proximidad de alta precisión personalizados, interruptores de proximidad importados, relés y pequeñas piezas eléctricas.
Componentes mecánicos: Ejes con cromo duro galvanizado; otros componentes tratados con ennegrecimiento estándar.
Sistema de máquina de pegamento: una máquina de pegamento de 10 kg, dos mangueras de pegamento independientes y dos pistolas de pegamento.
Piezas estándar del instrumento: instrumentos dispuestos de forma lógica y fáciles de desmontar.
Aplicaciones
Filtros de aire para paneles automotrices
Filtros de purificación de aire domésticos y de HVAC
Productos de filtración de aire industrial
Papel de filtro plisado para sistemas ambientales y de eliminación de polvo
Producción de medios filtrantes de panel plano, cuadrados y rectangulares
Nuestro embalaje
¿Por qué elegirnos?
Tecnología avanzada de plisado servoaccionada
Plegado estable y uniforme y salida de alta velocidad.
Sistema de humidificación por pulverización líder en la industria
Componentes confiables de motores y PLC taiwaneses
Modos de pegado flexibles con control preciso
Adecuado para la producción continua de filtros a gran escala.
Estructura duradera y fácil mantenimiento.
