Línea de producción totalmente automática de plegado con servocuchilla (precorte, pre-plegado y plisado)

Ventajas principales

Módulos de equipo principal

1. Alimentador automático de desenrollado y precorte de papel

Características principales

• El sistema automático de carga de papel crudo reduce la intensidad de mano de obra y mejora la eficiencia del cambio de material.
• El freno magnético de polvo, el eje de expansión neumática y el regulador de tensión permiten un ajuste de tensión flexible y preciso para diferentes tipos de papel.
• Los cilindros ajustables en ambos extremos de los rodillos de alimentación permiten una calibración rápida y un transporte suave y estable.
• 7 cuchillas de corte longitudinal combinadas con cuchillas circulares dobles para recortar los bordes; el ancho de corte se ajusta automáticamente para adaptarse a diferentes tamaños de elementos filtrantes.
• El sistema de seguimiento de velocidad por infrarrojos sincroniza perfectamente la velocidad de alimentación con las unidades posteriores.

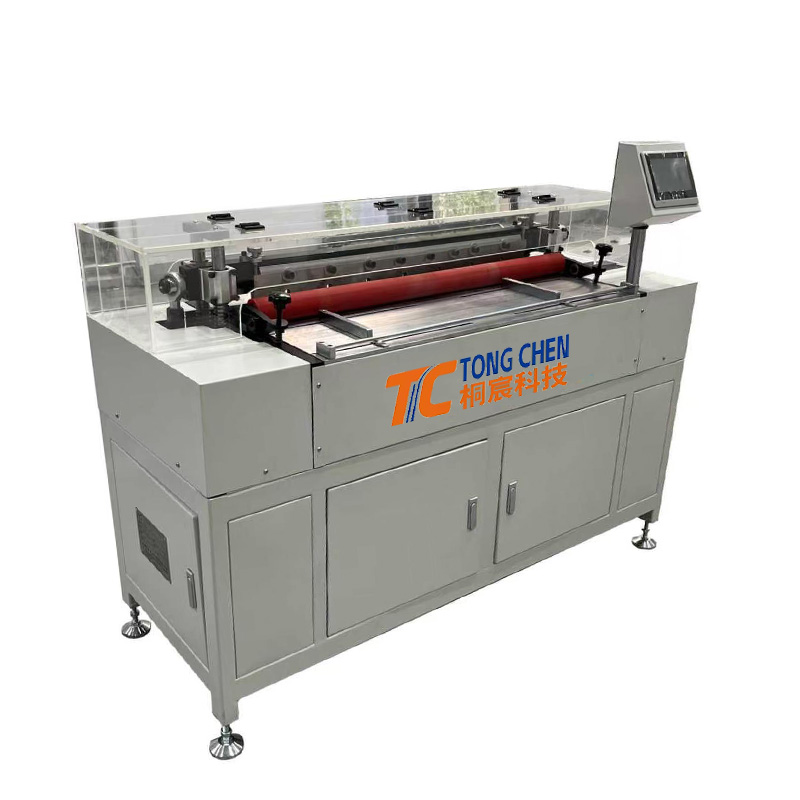

2. Máquina de pre-plegado

Está especialmente diseñado para papeles de filtro rígidos y gruesos. Crea líneas de pliegue precisas y uniformes en la banda de papel antes del proceso de plegado, eliminando la recuperación elástica del material, asegurando un posicionamiento preciso del pliegue y una forma uniforme, y mejorando significativamente la uniformidad dimensional de los elementos filtrantes terminados.

Características principales

• Alimentación de papel totalmente automática y perfectamente sincronizada con la línea de producción principal.
• El rodillo de hendido accionado por motor paso a paso garantiza una inclinación de pliegue muy precisa y un posicionamiento repetible.
• Ajuste automático de altura controlado por PLC para cambios rápidos entre diferentes grosores y grados de rigidez del papel.
• La regulación de velocidad continua mediante convertidor de frecuencia con monitorización por infrarrojos mantiene una sincronización constante de la velocidad con la máquina plegadora.

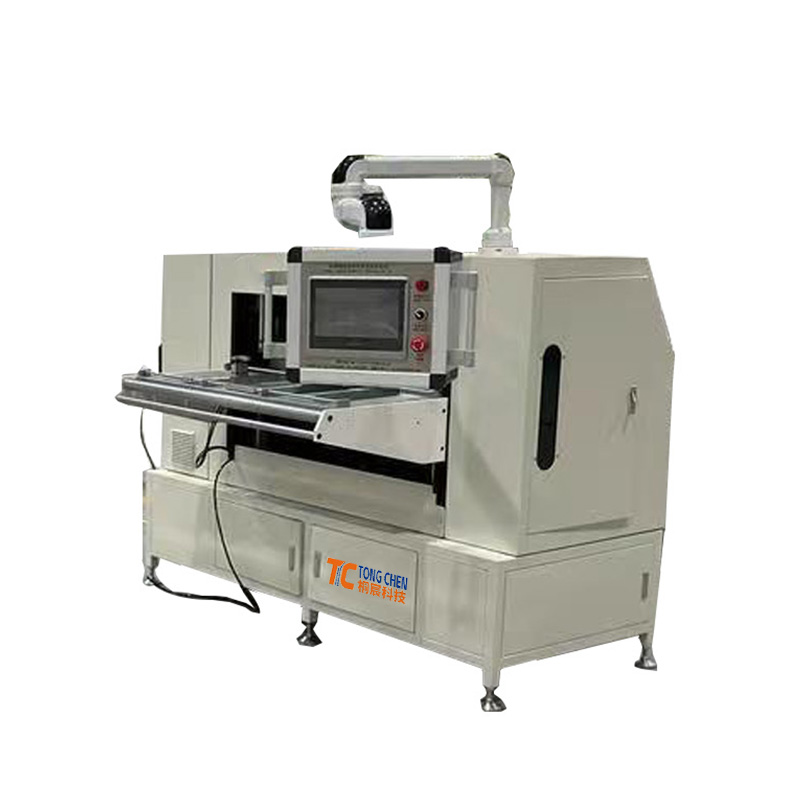

3. Máquina plisadora de cuchillas servoaccionada

Como unidad central de la línea de producción, esta plegadora servoaccionada determina la precisión final del conformado, la velocidad de producción y la calidad del producto terminado. Incorpora una avanzada estructura de cuchillas con cuatro servomotores y un sistema de calentamiento a temperatura constante para lograr un conformado de papel de filtro de alta velocidad y precisión, con conteo en línea integrado para una gestión de producción en circuito cerrado.

Especificaciones técnicas

Características principales

• La plataforma de alimentación de papel con topes laterales evita la desviación del material y garantiza un transporte estable y centrado.
• Sistema de conteo punteado integrado con parámetros totalmente editables a través de pantalla táctil, que permite un conteo preciso de lotes y un seguimiento de la producción en tiempo real.
• Dos cuchillas plegables superiores y dos inferiores controladas por servomotor ofrecen un conformado de alta velocidad y eficiencia con una forma de pliegue nítida y uniforme, y una excelente repetibilidad dimensional.
• Placas calefactoras superior e inferior, cada una equipada con 3 discos calefactores independientes; control digital de temperatura y pantalla para una gestión precisa del calor en diferentes tipos de papel.
• Mesa de trabajo de salida trasera fabricada en chapa de acero cromado duro electrochapado, con protector de seguridad de vidrio templado para la protección del operario y una inspección de producción conveniente.

Campos de aplicación

Esta línea de producción es ampliamente aplicable en la fabricación de:

• Filtros de aire del habitáculo del automóvil y filtros de aire de admisión del motor
• Papel de filtro de aceite industrial y elementos de filtro de combustible
• Cartuchos de filtro para la eliminación de polvo y otros productos de filtración industrial.
