Introducción

En la producción en masa de pliegues para filtros de PTFE, la recuperación elástica de los pliegues es el problema más común y que más afecta al rendimiento, especialmente en productos con pliegues de más de 50 mm de altura. El material filtrante recién plegado suele relajarse, perder altura o incluso desarmarse tras varias horas de reposo. Muchas fábricas simplemente aumentan la temperatura de calentamiento, lo que provoca la contracción de la membrana y daños en los microporos.

En realidad, los pliegues más altos generan una tensión interna de flexión mucho mayor, lo que impone requisitos más estrictos en cuanto a la temperatura de termofijación, el tiempo de permanencia y la uniformidad del calentamiento. Este blog se centra exclusivamente en el efecto de recuperación elástica en la producción de PTFE con pliegues altos, analiza las causas principales y ofrece soluciones prácticas para ajustar los parámetros, estabilizar la geometría de los pliegues y reducir las tasas de retrabajo.

1. Por qué los pliegues más altos son más propensos a recuperar su forma original.

El PTFE posee una estructura molecular muy estable y una gran elasticidad. La flexión mecánica genera tensión interna; el termofijado actúa relajando las cadenas moleculares, liberando la tensión de flexión y fijando el ángulo de pliegue al enfriarse. Cuanto más alto sea el pliegue, más grave será el problema, por dos razones principales:

1. Tensión de flexión que aumenta exponencialmente

Cuando la altura del pliegue aumenta de 20 mm a 100 mm, el estiramiento del material y la tensión interna en la base del pliegue se incrementan drásticamente. La temperatura y el tiempo de calentamiento estándar no logran liberar completamente la tensión, lo que genera una mayor fuerza de rebote molecular tras el enfriamiento.

2. Mayor penetración del calor

Los pliegues más altos implican más capas superpuestas y una base de pliegue más gruesa. El calentamiento unilateral o de corta duración solo fija la capa superficial; la tensión interna permanece sin aliviar y provoca una recuperación gradual con el tiempo.

Precisamente por eso, los productos con pliegues bajos funcionan de forma estable con los parámetros estándar, pero los problemas de calidad aparecen con frecuencia en cuanto se cambia a pliegues más altos.

2. Método de ajuste de precisión en 3 pasos para la configuración térmica de pliegues altos

Para el rango de altura de pliegue de 8 a 150 mm, puede ajustar los parámetros paso a paso siguiendo las reglas que se indican a continuación; no es necesario aumentar la temperatura de la persiana, lo que permite equilibrar la estabilidad de la formación y el rendimiento de la membrana.

Paso 1: Aumento gradual de la temperatura

Tomar como referencia un medio filtrante compuesto de PTFE estándar de espesor medio (0,2–0,5 mm). Aumentar la temperatura establecida para cada nivel de pliegue:

Altura del pliegue 8–50 mm: temperatura base de termofijación 190–210 °C
Altura del pliegue 50–100 mm: aumentar en 10–15 °C, ajustar a 200–225 °C.
Altura del pliegue 100–150 mm: aumentar otros 5–10 °C, ajustar a 210–240 °C.

Límite crítico: Independientemente de la altura del pliegue, la temperatura establecida debe mantenerse al menos 15 °C por debajo del umbral de deformación de 260 °C. Calibre siempre los puntos de medición de temperatura reales en tiempo real para evitar el sobrecalentamiento localizado que provoca el colapso de los microporos del PTFE y una menor eficiencia de filtración.

Paso 2: Reduzca la velocidad de la línea para prolongar el tiempo de permanencia del calentamiento.

Efecto de ajuste = temperatura × duración del calentamiento. Aumentar la temperatura sin reducir la velocidad seguirá provocando un efecto de recuperación elástica, ya que la raíz del pliegue no recibe suficiente calor.

Altura del pliegue 8–50 mm: producción de alta velocidad a 200–300 pliegues/min
Altura del pliegue 50–100 mm: reducir a 150–220 pliegues/min
Altura del pliegue 100–150 mm: reducir a 80–150 pliegues/min

Priorice la prolongación del tiempo de permanencia reduciendo la velocidad en lugar de aumentar drásticamente la temperatura. Esto preserva mejor las propiedades de la membrana y reduce el riesgo de deformación por contracción.

Paso 3: Aplicar calentamiento uniforme por ambos lados para lograr un ajuste completo de la raíz.

El calentamiento unilateral es la causa oculta del efecto de recuperación elástica en los pliegues altos: la capa superficial se ajusta correctamente, pero la tensión permanece en los lados interior y posterior de la raíz del pliegue, lo que provoca una recuperación elástica lenta de adentro hacia afuera.

Active siempre las placas calefactoras superior e inferior con la misma configuración de temperatura, asegurando que ambos lados del material de PTFE absorban el calor simultáneamente y que la tensión se libere de manera uniforme.
Calibre periódicamente la diferencia de temperatura entre los discos calefactores izquierdo y derecho. Corrija las desviaciones superiores a 5 °C para evitar un buen conformado en un lado y el efecto de recuperación elástica en todo el ancho de la banda.

3. 3 errores comunes al ajustar con calor los pliegues altos

1. Mayor temperatura = mejor formación

Por encima de los 240 °C, el PTFE sufre una contracción térmica irreversible, lo que deforma el tamaño de los poros de la membrana y pierde precisión de filtración, generando más residuos en lugar de reducirlos.

2. Aumentar la presión de la pala para reemplazar el calentamiento

Forzar el pliegue mediante presión mecánica solo daña las fibras de la membrana filtrante en la base del pliegue. Inicialmente puede parecer nítido, pero el pliegue se romperá y se aflojará mucho más rápido durante su uso.

3. Cortar y descargar inmediatamente después de la formación.

Las moléculas permanecen activas justo después del conformado en caliente. El corte y apilamiento inmediatos deforman los pliegues bajo la acción de una fuerza externa. Deje que el material se enfríe lentamente sobre una mesa de salida plana durante 3 a 5 minutos antes de pasar al siguiente proceso.

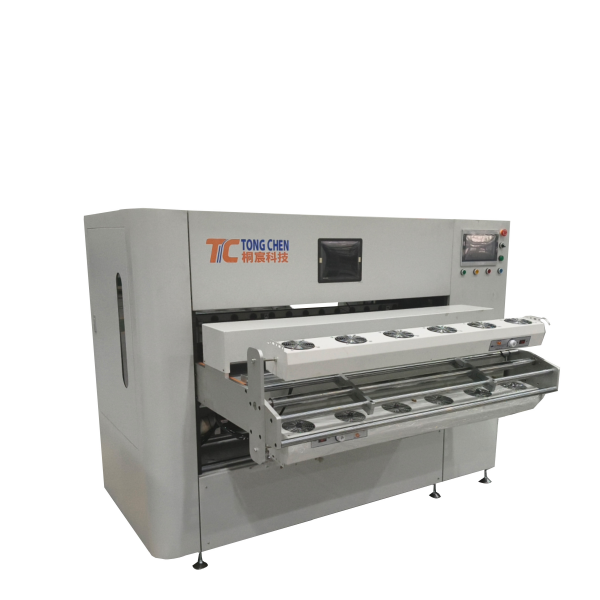

4. Cómo TCZZ150-1300 garantiza la formación estable de pliegues altos

Nuestra línea de producción de plisado de cuchillas servo totalmente automática TCZZ150-1300 está diseñada específicamente con configuraciones de hardware para resolver los desafíos de la formación de pliegues altos en medios de PTFE, reduciendo la dificultad de ajuste y el riesgo de recuperación elástica desde el origen:

• 3 discos calefactores independientes en las placas superior e inferior, potencia total de 6 kW, diferencia de temperatura en todo el ancho controlada dentro de ±3 °C para un calentamiento uniforme y completo de la raíz del pliegue.
• La pantalla táctil de 10 pulgadas admite plantillas de parámetros con un solo clic según la altura del pliegue, con sincronización de temperatura, velocidad y ángulo de la cuchilla; no se requiere ningún ajuste manual repetido.
• La mesa de salida extendida con revestimiento de cromo duro proporciona suficiente espacio de enfriamiento lento para que los pliegues se estabilicen completamente antes de la descarga.
• El control electrónico de leva totalmente servoaccionado del ángulo de apertura/cierre de la cuchilla proporciona una fuerza de presión precisa incluso para pliegues altos sin dañar la membrana de la raíz del pliegue.

Conclusión

La recuperación elástica en los filtros de PTFE de pliegues altos se debe esencialmente a un desajuste entre la tensión interna de flexión y la energía de termofijación. No es necesario alcanzar temperaturas extremas. Ajustando gradualmente la temperatura a la altura del pliegue, reduciendo la velocidad de la línea según corresponda y asegurando un calentamiento uniforme por ambos lados, se puede lograr una conformación permanente estable sin comprometer el rendimiento de la membrana.

Si ha tenido problemas con la recuperación elástica en la producción de PTFE de pliegues altos, nuestro equipo técnico puede ofrecerle soluciones específicas para el ajuste de los parámetros de su equipo. No dude en contactarnos para obtener más información.
